Há um dilema tão antigo quanto a metalurgia: quanto mais forte é um material, mais frágil costuma ser. Quem tenta resolver esta equação em laboratório sabe que os candidatos mais promissores — as ligas intermetálicas, formadas por dois ou mais metais numa estrutura cristalina altamente ordenada — são fortíssimos e resistem a calor extremo, mas partem em vez de dobrar. Uma equipa da Universidade de Purdue, nos Estados Unidos, acabou de contornar o problema num dos piores casos: o cobalto-alumínio (CoAl), um composto com resistência notável mas fragilidade lendária. O resultado, publicado na Science Advances, é um nanomaterial com resistência ao escoamento de 6 GPa — seis a dez vezes mais forte que o aço estrutural de alta resistência — que ainda consegue deformar-se 15% à temperatura ambiente sem fraturar.
Os intermetálicos são usados onde poucos materiais aguentam: pás de turbina de motores de avião, turbinas de gás, sistemas de armazenamento de energia e componentes automóveis. A sua estrutura atómica ordenada dá-lhes resistência, elevado ponto de fusão e uma enorme tolerância à fluência — a deformação lenta sob calor e tensão prolongados. Mas essa mesma ordem impede-os de se deformar: em vez de ceder, fraturam. O CoAl era um caso paradigmático: forte o suficiente para ser candidato a turbinas, frágil demais para ser moldado ou para absorver um choque mecânico repentino.
Ke Xu, primeiro autor do estudo, durante os testes nanomecânicos in-situ no Purdue Electron Microscopy Center — o material foi comprimido e observado ao mesmo tempo, com precisão de mícron. (Crédito: Purdue University)
O truque: usar os defeitos a favor do material
A chave está nas dislocações — irregularidades microscópicas na rede cristalina onde os átomos perdem o alinhamento perfeito. Apesar do nome, estes defeitos são o que permite aos metais deformar-se: as camadas de átomos deslizam umas sobre as outras em vez de se separarem. O CoAl simplesmente não tem dislocações móveis suficientes à temperatura ambiente, e as tentativas anteriores de aumentar a sua plasticidade — mudando a composição ou criando compósitos — falharam por não conseguir introduzir densidades de dislocações suficientes.
A equipa de Purdue atacou o problema por dois flancos. Primeiro, introduziu dislocações diretamente durante o fabrico, usando deposição por magnetrão (magnetron sputtering): em vez de fundir o metal, o material é construído a partir de vapor da liga, um processo de não-equilíbrio que permite incorporar muito mais dislocações do que a fundição tradicional. Depois, desenhou uma rede de interfaces amorfas (FAIs, na sigla inglesa) — fronteiras internas flexíveis onde os átomos não têm a ordem cristalina do material à volta. Durante a deformação, partes destas interfaces cristalizam e funcionam como fontes de novas dislocações, que se propagam para o CoAl e lhe dão mais formas de absorver a força em vez de fraturar.

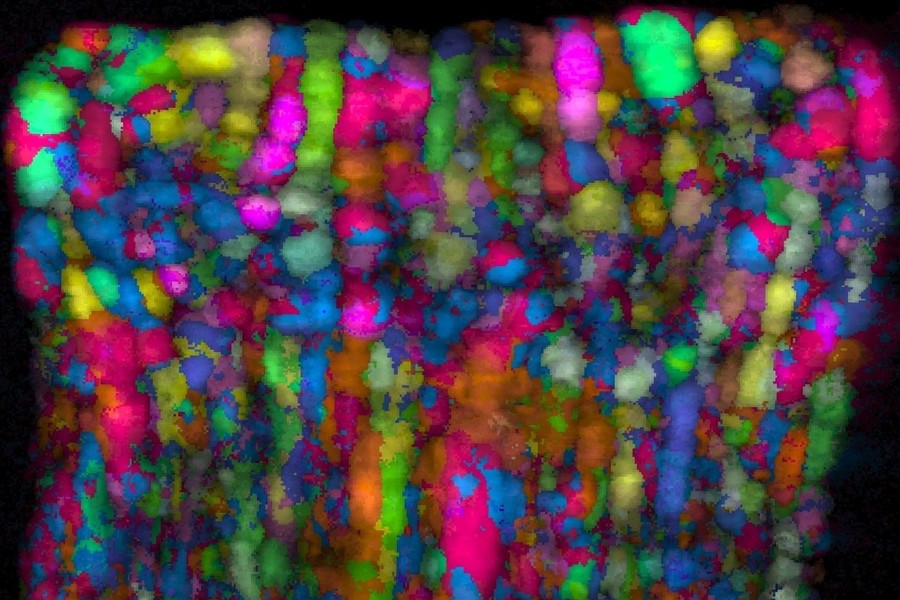

Mapas de orientação cristalina (inverse pole figures) do cobalto-alumínio após deformação: as interfaces amorfas cristalizam sob tensão e emitem dislocações para as camadas de CoAl. (Crédito: Purdue University)
Os números que mudam o desenho de um motor
Nos testes de compressão de micropilares — pequenas colunas do material esmagadas dentro de um microscópio eletrónico de varrimento — o nanolaminado de CoAl atingiu uma resistência ao escoamento de cerca de 6 GPa, com endurecimento por deformação sustentado até aproximadamente 8,5 GPa e uma deformação plástica de compressão superior a 15%. Para contextualizar: a resistência ao escoamento do aço estrutural de alta resistência anda entre 0,6 e 1 GPa. «Esta combinação de resistência mecânica ultraelevada e plasticidade notável faz do atual sistema de nanolaminados de CoAl um dos melhores sistemas intermetálicos reportados até à data», resume Ke Xu, pós-doutorado em engenharia de materiais e primeiro autor do estudo.
As simulações de dinâmica molecular da Universidade de Houston — lideradas pela professora Yashashree Kulkarni e pelo doutorando Anand Mathew — confirmaram o mecanismo: as interfaces amorfas cristalizam durante a deformação (formando motivos locais com estrutura tipo BCC) e emitem dislocações para as camadas de CoAl, enquanto as dislocações pré-existentes travam, interagem e multiplicam o movimento das novas, promovendo o armazenamento de dislocações que sustenta o endurecimento por deformação.

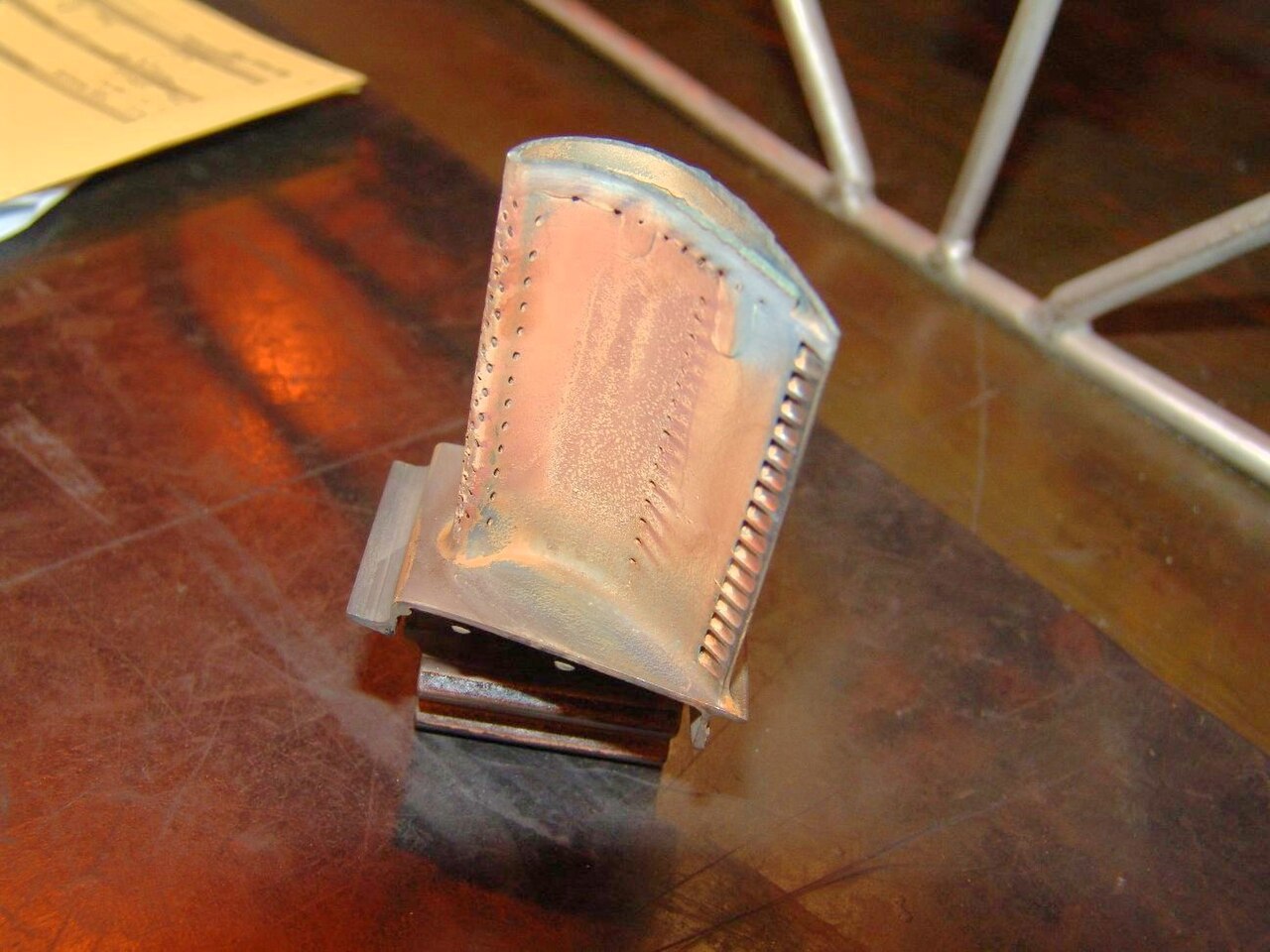

O destino provável do CoAl: pás de turbina de alta pressão, como esta de um CFM56, operam acima dos 1000 °C com arrefecimento por filme de ar — materiais mais fortes e deformáveis permitem motores a girar mais depressa.
Para que serve uma liga que não parte
A aplicação que os investigadores apontam em primeiro lugar são as pás de turbina de motores de avião. «Ligas de CoAl de alta resistência e deformáveis poderiam permitir que um motor ou um turbo girasse mais depressa, suportando maior força centrífuga, melhorando o seu desempenho», explica Xinghang Zhang, professor na Escola de Engenharia de Materiais da Purdue e autor correspondente do estudo. A mesma lógica serve turbinas de gás, sistemas de energia, tecnologias de defesa e materiais para o espaço — setores onde a combinação resistência-temperatura decide o que é possível construir.
Intermetálicos dúcteis vão reforçar significativamente a nossa capacidade de desenhar materiais avançados para a aeronáutica e o espaço, a energia e a defesa.
— Xinghang Zhang, professor de engenharia de materiais na Universidade de Purdue
O que falta para chegar a um motor real? O material atual é um nanolaminado de película fina produzido em laboratório — uma prova de conceito, não ainda um componente de turbina. O próximo passo da equipa é transferir o mesmo conceito estrutural para nanocompósitos de CoAl maciços, fabricáveis à escala industrial, e testar as interfaces amorfas noutros intermetálicos. A investigação foi financiada principalmente pelo programa Metals and Metallic Nanostructures da National Science Foundation.
Para a Europa, a relevância é direta: a CFM International e a Rolls-Royce, dois dos maiores fabricantes mundiais de motores de avião, continuam a procurar materiais que permitam turbinas mais quentes e mais rápidas — e a cadeia europeia de componentes de precisão, onde Portugal se destaca nos moldes e na maquinagem de alta tolerância, é o perfil industrial exato que uma liga destas alimentaria. A demonstração da Purdue mostra que o caminho para quebrar o dilema resistência-fragilidade pode não exigir elementos exóticos: apenas cobalto, alumínio — e uma forma mais inteligente de os organizar.
💬 Comentários
Nenhum comentário ainda. Sê o primeiro a comentar!
